Electric Circuit Studio

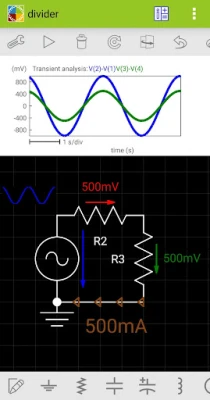

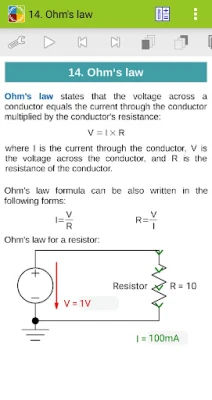

일렉트릭 서킷 스튜디오는 전자 회로 구축, SPICE 시뮬레이션, 회로 계산을 위한 종합 도구입니다. 자료, 핀 배열, 기본 전기 이론을 다루는 대화형 도서가 포함된 정보 센터도 제공합니다. 전자 분야 취미가, 학생, 전문가 등 회로에 관심 있는 모든 분께 유용합니다. 정교한 회로 설계와 심층적인 분석을 위한 최적의 솔루션을 만나보세요. 복잡한 회로도를 손쉽게 구성하고, 강력한 SPICE 시뮬레이터로 설계의 모든 면을 검증할 수 있습니다. 특히, 전압 및 전류 값이 회로도 내에서 텍스트나 그래프 형태로 즉시 표시되어, 시뮬레이션 결과를 직관적으로 파악할 수 있습니다. 시각적 지표를 통해 크기와 극성을 빠르게 확인하고, 상단 플롯에서 두 개의 커서로 모든 결과값을 심층적으로 탐색하세요. DC, AC, 그리고 과도(Transient) 분석을 완벽하게 지원하여 다양한 공학적 시나리오에 대응합니다.

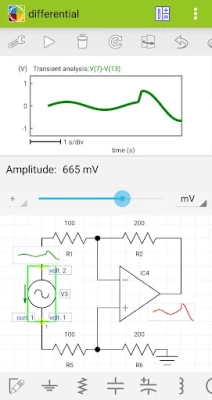

과도 분석에서는 시뮬레이션을 반복 실행하여 결과를 사용자 지정 속도로 연속적으로 확인할 수 있으며, 모든 분석 유형에서 실시간으로 결과를 관찰할 수 있습니다. 시크 바를 이용해 회로 요소의 매개변수를 조정하며 결과 변화를 즉시 확인하는 경험을 해보세요. AC 분석에서는 전압과 전류의 크기, 실수값, 허수값, 위상까지 세밀하게 분석할 수 있습니다. 전선, 저항기, 커패시터부터 다양한 트랜지스터, 논리 게이트, 연산 증폭기, 555 타이머 등 수많은 전자 소자를 지원하여 어떠한 설계도 현실로 만들어 드립니다. 편집기는 실행 취소/재실행, 다중 선택 및 회전/뒤집기 기능을 제공하며, 자동 배선 또는 수동 배선으로 깔끔한 회로도를 완성할 수 있습니다. 전체 회로 내보내기와 스크린샷 기능도 제공됩니다.

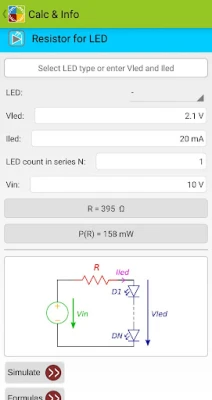

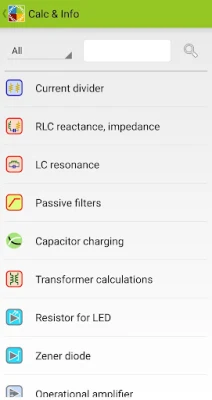

복잡한 계산도 이제 손쉽게 해결하세요. 옴의 법칙, 직병렬 저항, 전압 분배기, RLC 임피던스, 변압기 계산 등 전기전자 분야의 필수적인 계산기 수십 가지를 통합했습니다. 또한, SCART, VGA, HDMI, USB, 이더넷 RJ45 등 다양한 커넥터의 상세 핀아웃 정보를 제공하여 배선 작업 시 정확성을 높여줍니다. 전선 규격, 절연 색상, 저항 및 커패시터 코드, SMD 패키지, SI 접두어, 7400 시리즈 IC 정보와 같은 풍부한 기술 자료는 설계 과정에서 언제든지 참고할 수 있는 유용한 지식창고가 될 것입니다. 설계부터 분석, 그리고 참고 자료까지, 모든 전기전자 엔지니어와 학생들을 위한 필수 도구를 지금 바로 경험해보세요.
